PF(FS)型强耐腐蚀离心泵



   PF(FS)型系列泵为单吸单级直联式离心泵,其特点是泵占地面积小,能满足用户各种狭小场合使用。 完美的设计,安装使用更方便,泵轴的绝对同心度及叶轮的极好动静平衡,保证了泵运行的平稳、低噪音和无振动现象。采用不锈 钢、碳化钨、塑料王及氟橡胶等材料制成的 机械密封,运行寿命长、不渗漏。

    PF型系列泵的应用面极广,根据不同材质制造,可作化工泵、耐腐蚀泵、清水泵及排污泵选用。作为化工泵用时,过流部件全部用氟塑料(PVDF、F46)增强聚丙烯等模压而成。它能输送-5oC-90℃的多种浓度硫酸、硝酸、磷酸、铬酸、草酸、******和有机溶剂、氧化剂等。作为耐腐蚀泵用时,过流部件的材质为1Cr18Ni9Ti及Cr18Ni12Mo2Ti。作为清水泵用时,用铸铁制造。

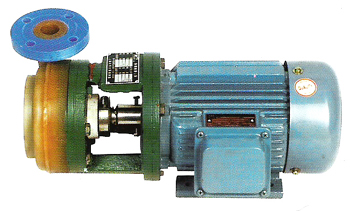

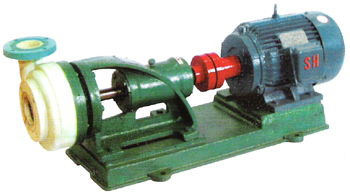

    PF型系列泵还可作为排污泵用,其过流部件的材质为极其耐磨又耐腐蚀的超高分子量聚乙烯用模压成形而成。它可用于一般污水泵,又可用于仅供排污泵以及替代各种陶瓷泵来应用。   PF型泵的结构主要由泵体、泵盖和叶轮、托架、机械密封等组成。泵为直联式结构。根据用户需要亦可提供托架式结构的泵。泵的出口有与轴线垂直向上的和轴线中心向上的两种。

    泵的旋转亦有正转和反转两种形式,选用泵时要按转向牌使用。

 开  车:

   若泵安装高于液体平面,进口部需装底阀(单向止回阀),使用前应将泵内灌满液体。检查电机运转方向是否与泵相同,禁止反向运转。打开管路上的阀门和压力表,启动电机用阀门开启大小来调节泵的流量和压力。机械密封在正常工作情况下,允许漏量<5毫升/时。在端面下部用小容器受之。泵在正常运转时,防止中断液烧坏部件。如发现松动或其它不正常现象时应停车检查。

停  车:

   停车前及时关闭出口阀,防止液体倒灌。当环境温度低于液体凝固点时,应放净泵内液体。长期停止使用泵时应拆洗清理,封闭泵出口。

性能参数

泵型号
转速
(r/min)
流量
扬程
(m)
效率
(%)
电功功率
(KW)
汽蚀余量
(m)
(m3/h)
(L/S)
PF25-20-125
2900
1.5
0.42
23
22
1.1
5.0
2.5
0.69
20
24
3.5
0.97
18
23
PF32-25-145
2900
3.5
0.97
28
25
1.5
5.0
5
1.39
25
27.5
6.5
1.80
21
27
PF40-32-125
2900
5
1.39
22
38
2.2
4.0
7.5
2.08
20
40
10
3.06
16
39
1450
2.5
0.69
5.5
33
1.1
3.5
3.75
1.04
5
35
5
1.39
4
34
PF50-40-145
2900
10
2.78
26
48
3.0
5.0
15
4.17
25
51
18
6.11
24
52
1450
5
1.39
6.5
44
1.5
4.5
7.5
2.08
6.25
49
9
3.06
6
50
PF50-32-200
2900
7.5
2.08
52
32
5.5
4.0
12.5
3.47
50
33
15
4.17
48
35
1450
3.75
1.04
13
26
1.5
3.0
6.3
1.74
12.5
27
7.5
2.08
12
29
PF65-50-125
2900
15
4.17
21.3
43
4.0
4.0
25
6.94
20
58
30
8.33
18.6
59
1450
7.5
2.08
5.4
35
1.1
3.5
12.5
3.47
5
51
15
4.17
4.5
52
PF65-50-160
2900
15
4.17
34
42
5.5
5.0
25
6.94
32
55
30
8.33
30
57
1450
7.5
2.08
8.5
36
1.5
4.0
12.5
3.47
8
49
15
4.17
7.5
51
PF65-40-200
2900
15
4.17
53
39
7.5
4.0
25
6.94
50
50
30
8.33
47.6
51.5
1450
7.5
2.08
13.5
33
2.2
3.5
12.5
3.47
12.5
44
15
4.17
12
45.5
PF80-65-125
2900
30
8.33
23
56
5.5
4.0
50
13.9
20
65
60
16.7
17
63
泵型号
转速
(r/min)
流量
扬程
(m)
效率
(%)
电功功率
(kw)
汽蚀余量
(m)
(m3/h)
(L/S)
PF80-65-125
1450
15
4.17
5.8
51
1.5
3.5
25
6.94
5
60
30
8.3
4.4
58
PF80-65-160
2900
30
8.3
36
54
7.5
5.0
50
13.9
32
64
60
16.7
28
62
1450
15
4.17
9
52
2.2
5.0
25
6.94
8
59
30
8.3
7
58
PF80-50-200
2900
30
8.3
55
50
15.0
4.5
50
13.9
50
60
60
16.7
45
59
1450
15
4.17
13.5
41
3.0
4.0
25
6.94
12.5
51
30
8.3
11.5
52
PF100-80-125
2900
60
16.7
24
60
11.0
5.0
100
27.7
20
70
120
33.3
16
64
1450
30
8.3
6
54
3.0
4.0
50
13.9
5
64
60
16.7
4
59
PF100-80-160
2900
60
16.7
37
58
15.0
5.5
100
27.7
32
70
120
33.3
28
60
1450
30
8.3
9
53
4.0
4.5
50
13.9
8
65
60
16.7
7
65
PF100-65-200
2900
60
16.7
56
60
22.0
5.5
100
27.7
50
68
120
33.3
44
67
1450
30
8.33
14
57
5.5
3.5
50
13.9
12.5
63
60
16.7
11
58
PF125-100-200
2900
120
33.3
61
66
45.0
6.0
200
55.6
50
73
240
66.7
41
67
1450
60
16.7
15.3
60
11.0
3.9
100
27.7
12.5
68
120
33.3
10.3
62
PF150-125-250
1450
120
33.3
24.8
63
18.5
3.8
200
55.6
20
73
240
66.7
15
65
PF200-150-250
1450
240
66.7
23
65
37.0
4.5
400
111.1
20
75
460
127.8
14
68

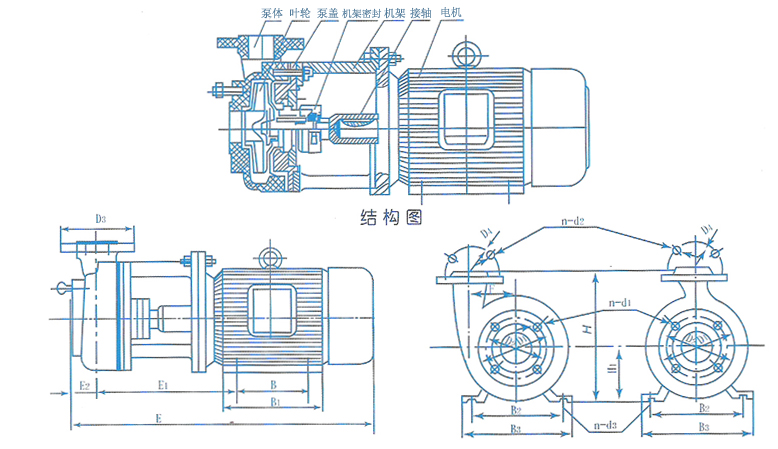

 安装尺寸图表(单位:mm):


泵型号
配用功率
(KW)
外形安装尺寸
进口法兰
出口法兰
n-d3

H
H1
E2
E1
E
B
B1
B2
B3
F
D1
D2
n-d1
D3
D4
n-d2
PF25-20-125
1.1-2P
185
80
28
190
415
100
130
125
165
70
100
75
4-M10
90
65
4-φ12
4-φ10
PF32-25-145
1.5-2P
210
90
32
213
455
100
130
140
180
80
120
90
4-M10
100
75
4-φ12
4-φ10
PF40-32-125
2.2-2P
208
90
35
213
482
125
163
140
170
70
130
100
4-M10
120
90
4-φ14
4-φ10
PF50-40-145
3-2-P
225
100
45
226
528
140
180
160
205
80
140
110
4-M12
130
100
4-φ14
4-φ12
PF50-32-200
5.5-2P
312
132
70
304
755
140
200
216
270
0
160
130
4-φ12
120
90
4-φ14
4-φ12
PF65-50-125
4-2P
252
112
75
242
588
140
180
10
245
0
160
130
4-φ12
140
110
4-φ14
4-φ12
PF65-50-160
5.5-2P
282
132
47
308
660
140
200
216
280
92
160
130
4-M12
140
110
4-φ14
4-φ12
PF65-40-200
7.5-2P
312
132
75
310
708
178
238
216
280
0
160
130
4-φ12
130
100
4-φ14
4-φ12
PF80-65-125
5.5-2P
292
132
80
310
676
140
200
216
280
0
185
150
4-φ14
160
130
4-φ14
4-φ12
PF80-65-160
7.5-2P
292
132
50
240
595
140
200
216
280
105
185
150
4-M12
160
130
4-φ14
4-φ12
PF80-50-200
15-2P
360
160
54
310
745
210
270
254
330
0
185
150
4-φ14
160
130
4-φ14
4-φ15
PF100-80-125
11-2P
340
160
80
300
770
210
270
254
330
0
205
170
4-φ18
185
150
4-φ14
4-φ15
PF100-80-160
15-2P
330
160
55
283
725
210
270
254
330
120
205
170
4-M12
185
150
4-φ16
4-φ15
PF100-65-200
22-2P
405
180
80
315
875
279
349
279
355
0
205
170
4-φ18
160
130
4-φ14
4-φ15
PF125-100-200
45-2P
425
225
85
345
985
311
393
356
435
0
235
200
4-φ18
205
170
4-φ18
4-φ19
PF150-125-250
18.5-4P
535
180
90
310
840
279
349
279
355
0
260
225
4-φ18
235
200
4-φ18
4-φ15
PF200-150-250
37-4P
600
225
95
350
975
286
368
356
435
0
315
280
4-φ18
260
225
4-φ18
4-φ19

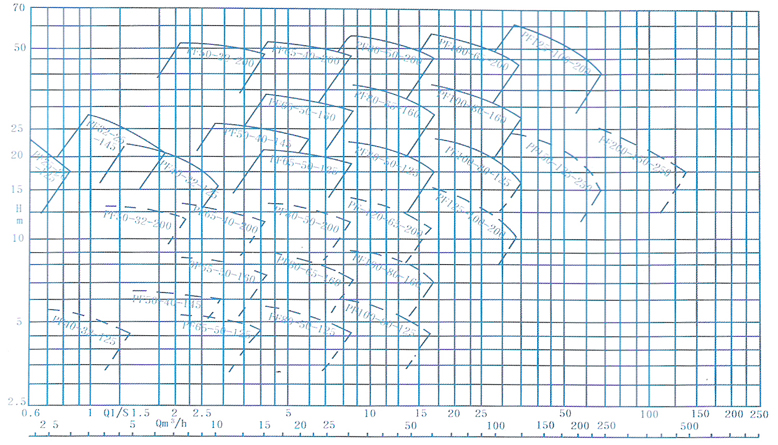

PF系列型谱图-----2900r/min - - - - 1450r/min

 表Ⅱ   聚偏氟乙烯(PVDF)耐化学介质性能

化学介质
浓度
%
最高使用温度
化学介质
浓度
%
最高使用温度
化学介质
浓度
%
最高使用温度
盐酸
36
135
氢氧化钠
<10
85
乙醇

135
硫酸
<60
120
氢氧化钠
50
50
****

50
硫酸
80-93
95
碳氧化铵

110
甲醛
37
50
硫酸
90
65
碳氧化钙

135
丙酮
10%水溶液
50
硝酸
<50
50
碳酸钠
水溶液
135
水溶液
95
磷酸
<85
135
碳酸氢钠
水溶液
120

75
磷酸
85
110
氨水

110
苯胺

90
醋酸
10
110
盐水

135
甲苯

85
醋酸
80
80
磷酸氢钠
水溶液
120
苯酚

50
醋酸
100
50
磷酸钙
水溶液
135
氯苯

135
三氯醋酸
<10
95
氯化钙
水溶液
135

95
三氯醋酸
50
50
氯化钾
水溶液
135
氯甲烷

135
草酸

50
氯化铵
水溶液
135
********

50
苯磺酸
水溶液
50
三氯化铁
水溶液
135
四氯化碳

135
******
40-100
95
硫酸亚铁
水溶液
135
氯乙烷

135
******
40
120
硫酸铵
水溶液
135
1.2三氯乙烷

135
氢溴酸
50
135
硫酸铵
水溶液
135
1.1.2三氯乙烷

65
过氯酸
10
95
硝酸钠
水溶液
135

120
过氯酸
70
50
磷酸铵
水溶液
135
四氯乙烷

95
次氯酸钠
6-15
95
尿素
水溶液
120
氯乙烯

135
氯酸钾

100
二氧化硫

80
三氯乙烷

110
铬酸
<40
80
二氧化氮

75
二氯乙烯

135
铬酸
50
50
二氧化氯

65
天然气

135
高锰酸钾

120
元素
95
燃料油

120
过氧化氢
<30
95
元素
65
石蜡油

过氧化钠

95
元素
65
