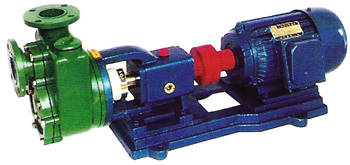

ZXW型耐腐蚀自吸离心泵

结构与特点

ZXW耐腐蚀自吸离心泵,采用聚偏二氟乙烯(PVDF)、增强聚丙烯(FRPP)一次注成型。机械强度高,耐腐蚀性能强,结构上有独具一格的科学性。泵腔内设有吸液室、储液室、回液止回室、气液分离室、回流孔。只需在第一次开机前灌注引液,以后不必重复灌注引液,吸入管安装液下阀,工作时机械密封不需另加冷水冷却。操作简便、安全无泄漏,是取代液下泵的最佳产品。适用于-40℃~+120℃(PVDF)和-5℃~80℃(FRPP)的各种腐蚀性价质的输送。

ZXW系列耐腐自吸泵型谱图
型号说明
材料代号
代号
H
S
P
B
材料
HT200
FRPP
PVDF
1Cr18Ni9Ti
名称
铸铁
增强聚丙烯
聚偏二氟乙烯
不锈钢

规格及技术参数

型 号

流 量
m3/h

扬 长
m

转 速
r/min

自吸高度
m

自吸时间
s/m

功 率
kW

进出口径
mm

与电机轴联接形式

重 量
Kg

ZXW-25-20-120

2.5

10

2900

3

60

0.75

1 1 /2

直联式

14

ZXW32-25-120

3.5

11

2900

3

60

0.75

1 1 /2

直联式

14

ZXW40-32-125

11

18

2900

4

60

1.5

40/32

联轴式

50

ZXW50-40-125

13

20

2900

4

60

2.2

50/40

联轴式

58

ZXW65-50-160

20

28

2900

4

60

4

65/50

联轴式

90

ZXW80-65-160

50

30

2900

4

60

7.5

80/65

联轴式

115

安装使用注意事项

1、泵在安装使用前(由于长途运输)必须仔细检查各部紧固件是否松动,若有松动应重新紧固,检查泵轴与电机轴的同心度,如有偏离必须校正。
2、安装管道不可直接支撑在泵的进出口法兰上,必须另设支撑点,以防变形损坏。进口管路要尽量减少管路水力损失。90°弯头不得超过两个吸入管不得漏气,否则会影响抽真空吐液时间或出现不吐液及流量、扬程不足。
3、第一次使用开机前打开液盖,将引液注满泵体,并将注液盖拧紧,不得漏气,严禁脱液空转及反转。
4、有支架轴承箱的泵,使用前必须加注冷却机油至视镜面的一半,否则要烧坏轴承,并要定期更换机油。
5、输送液不能有泥沙或较长软纤维,以防堵塞损坏叶轮及机械密封。
6、泵的出口应装阀门,先关阀再停机,先开机再开阀。

保养及维修

1、使用一段时间后,发现机械密封端面泄漏,是端面磨损所致,应调整动环,放松不锈钢半圆的两颗螺钉,适当向前推进,用手旋转泵轴以轻松无阻力为佳,过松会产生泄漏,过紧易磨损影响机械密封的寿命。
2、每天连续开机8~10小时最佳。24小时连续运转的应有备件,定期更换维修,更换期一般为二至三个月,到期都应拆下来检修。不影响生产,非连续运转生产的可随时检修。
3、输送介质比重大于1.2时应另配电机,否则将影响扬程或导致电机烧坏。
4、拆卸顺序为:卸下电机、支架、底板螺钉、卸下机械密封罩,冷却水咀、松开动环卡环螺栓,静环压板螺栓、前后泵盖螺栓,将叶轮轴拉杆紧定螺钉拧松,拧出3~5㎜,不可用铁锤敲打,严防损坏。
5、检修:清除泵壳、前后泵盖、叶轮、机械密封组件内的污物,并冲刷干净,无损坏的可继续使用。检查机械密封两端面有无损坏,动环端面磨损或划伤较少的可用细金相砂放在平板上进行磨平,可继续使用。

安装尺寸示意图

1、进口法兰  9、 叶 轮 轴
2、前 泵 盖   10、支  架
3、出口法兰    11、加 油 盖
4、注 液 体   12、拉杆螺丝
5、泵  壳    13、联 轴 器
6、叶  轮    14、底  板
7、后 泵 盖   15、电  机
8、机械密封



尺寸
型号

L

L1

L2

L3

L4

H

H1

H2

B

B1

B2

D1

D2

4-d

ZXW25
       ZXW32 (直)

460

290

100

110

60

260

190

50

150

110

110

11/2

11/2

/

ZXW40 (直)

540

345

110

110

70

285

200

140

190

140

140

95

95

12

ZXW40 (联)

740

255

355

105

70

300

220

52

290

220

260

95

95

12

ZXW50 (直)

570

345

125

110

70

285

200

140

190

140

140

95

95

12

ZXW50 (联)

760

255

355

105

70

300

220

52

290

220

260

95

95

12

ZXW65 (联)

950

390

375

145

80

390

310

85

335

290

260

145

145

18

ZXW80 (联)

1010

420

390

175

110

420

325

100

390

340

260

150

145

18
