CQ型磁力驱动泵

概 述:

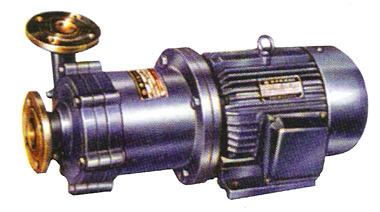

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封、无泄露、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵发过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之憋病。磁力泵选用耐腐蚀、高强度的工程塑料,刚玉陶瓷,不绣钢等作为制造材料。因此它具有良好的抗腐蚀性能,并可以被输送介质免受污染。

主要材料及用途:

(1)工程塑料泵(增强聚丙烯)(2)不绣钢泵(Icr18Ni9Ti)
磁力泵结构紧凑,外型美观,体积小、嗓音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。选用此泵则更为理想。

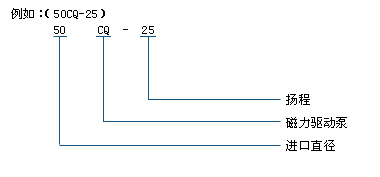

型号与意义:

磁力泵型号及主要技术参数表:

型号

口径

扬程
(m)

流量
(升/分)

吸程
(m)

电机功率
(千瓦)

转速
(转/分)

电源电压
(伏)

进口mm

出口mm

8CQ-2

8

6

2

15

2

0.025

2800

220

10CQ-3

10

10

3

19

2.5

0.025

2800

220

14CQ-5

14

10

5

20

3

0.12

2800

220/380

16CQ-8

16

12

8

30

3

0.18

2800

220/380

20CQ-12

20

12

12

50

4

0.37

2800

220/380

25CQ-15

25

20

15

110

4

1.10

2800

220/380

32CQ-15

32

25

15

110

4

1.10

2800

380

32CQ-25

32

25

25

110

4

1.10

2800

380

40CQ-20

40

32

20

180

7.5

2.2

2800

380

40CQ-32

40

32

32

200

8

4

2800

380

50CQ-25

50

40

25

240

8.3

4

2800

380

50CQ-40

50

40

40

220

7

4

2800

380

50CQ-50

50

32

50

130

8

5.5

2800

380

65CQ-25

65

50

25

280

7

5.5

2800

380

65CQ-35

65

50

35

450

6

7.5

2800

380

80CQ-35

80

65

35

850

7

11

2800

380

80CQ-50

80

65

50

850

7

15

2800

380

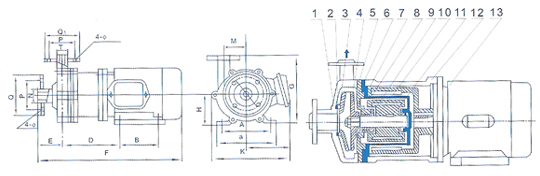

 磁力驱动泵安装尺寸表与示意图:

1、泵壳
8、外磁钢总成
2、静环
9、内磁钢总成
3、动环
10、泵轴
4、叶轮
11、轴套
5、密封圈
12、联接架
6、隔板
13、电机
7、隔离套







A

B

C

D

E

F

G

H

J

a

K

M

N

机座螺孔

P

P1

Q

Q1

φ

φ1

08CQ-2

63

48

45

55

38

200

105

45

15

84

80

24

16

φ6



10CQ-3

63

48

45

55

38

200

105

45

15

84

80

24

16

φ6



14CQ-5

90

71

95

107

53

270

120

56

16

130

130

37

18

φ7



16CQ-8

90

70

80

125

55

320

160

65

18

115

140

40

22

φ11



20CQ-12

100

80

105

130

59.5

340

160

73

18

130

160

65

26

φ12



25CQ-15

125

100

140

189.5

67.5

460

205

90



160

240

71.5



φ12

75

65

100

90

12

10

32CQ-15

125

100

140

189.5

67.5

460

205

90



160

240

71.5



φ12

90

75

120

100

12

10

32CQ-25

125

100

140

189.5

67.5

460

230

90



160

260

85



φ12

90

75

120

100

12

14

40CQ-20

140

120

155

235

75



220

100



180

290

78.5



φ12

100

90

130

120

14

14

40CQ-32

190

140

190

271

80



260

112



245

336

91



φ12

100

90

130

120

14

14

50CQ-25

190

140

190

271

80



260

112



145

336

91



φ12

110

100

140

130

14

14

50CQ-40

190

140

190

271

80



260

112



245

336

91



φ12

110

100

140

130

14

14

65CQ-25

216

140

200

305

90



300

132



280

350

91



φ12

130

110

160

140

14

14

65CQ-35

216

140

200

360

76



292

120



280

350

91



φ12

130

110

160

140

14

14

80CQ-35

254

210



160



90



φ12



14

14

80CQ-50

254

210



160



φ12



14

14

磁力泵的安装和使用:

 一、磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即口,若吸液面低于泵轴心线时,管道需配备底阀。
三、使用前应检查,电机风野转动要灵活,无卡住及异常声响,各种固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致。
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,在将排出阀调到所需开度。
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

磁力泵的使用注意事项:

一、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后在启动时所造成时空载运转。
二、被输送的介质中,若含有固体颗粒,泵人口要加上滤网;如含有铁磁质微粒,需加磁性过滤器
三、泵在使用中环境温度应小与40℃,电机温升不得超过75℃
四、被输动的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵使用温度<100℃,输送吸入压力不大于0.2Mpa,最大工作压力1.6Mpa,密度不大于1600kg/m3,粒度不大于30×10ˉ6/S的不含硬颗粒和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5-1mm,叶轮轴向窜动1.5-2mm时,应更换轴承和 轴向动环。
