ZXL型耐腐蚀自吸离心泵

简介:

    ZXL型系列自吸泵是一种单级单吸立式耐腐蚀离心泵。 该泵克服了一般离心泵需装底阀,起动前需灌水,运行时渗漏等问题。产品具有自吸能力,不仅能代替一般离心泵使用,而且能代替液下泵使用。 抽液高度不受泵轴长度的限制。产品造形美观、结构紧凑、占地面积小、质量稳定、安装、维修方便、耐腐蚀性好、适用介质广、使用寿命长,已取得良好使用效果,深受用户欢迎。

用途:

    该泵为立式结构,占地面积小,主要用于输送酸碱、盐、油品、饮料、有机溶剂等液体,适用温度-5℃-105℃,因此在环保、医药、劳防、仪表、轻工、石油、冶金、纺织食品科研等部门理想的设备。

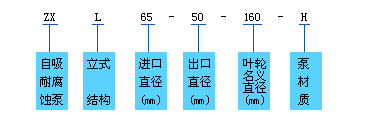

型号意义

材料代号

代号
H
S
P
B
材料
HT200
FRPP
PVDF
lCrl8Ni9Ti
名称
铸铁
增强聚丙烯
聚偏氟乙烯
不锈钢

 性能参数

型号
流量Q
(m3/h)
扬程H
(m)
转速n
(r/min)
配用功率
(KW)
自吸高度
(m)
自重
(kg)
ZXL25-20-125
1.5
16
2900
1.1
4
52
2.5
3.5
ZXL32-25-125
2.5
20
2900
1.5
4
60
3.5
4.5
ZXL32-25-160
2.5
30
2900
2.2~3
4
65
3.5
4.5
ZXL40-32-125
3.75
20
2900
2.2~3
4
70
6.3
7.5
ZXL40-32-160
3.75
30
2900
3~4
4
80
6.3
7.5
ZXL50-32-125
7.5
20
2900
3~4
4
105
12.5
15
ZXL50-32-160
7.5
30
2900
4~5.5
4.5
125
12.5
15
ZXL65-50-160
15
30
2900
5.5~7.5
4.5
160
25
30
ZXL65-40-200
15
50
2900
11~15
4.5
180
25
30
ZXL80-65-160
30
30
2900
11~15
4.5
190
50
60
ZXL80-50-200
30
450
2900
15~18.5
4.5
200
50
60
ZXL100-80-160
60
30
2900
15~18.5
4.5
260
100
120
ZXL100-65-200
60
40
2900
18.5~22
4.5
280
100
120

 安装使用

    ZXL型系列自吸泵是一种单级单吸立式耐腐蚀离心泵。 该泵克服了一般离心泵需装底阀,起动前需灌水,运行时渗漏等问题。产品具有自吸能力,不仅能代替一般离心泵使用,而且能代替液下泵使用。 抽液高度不受泵轴长度的限制。产品造形美观、结构紧凑、占地面积小、质量稳定、安装、维修方便、耐腐蚀性好、适用介质广、使用寿命长,已取得良好使用效果,深受用户欢迎。

注意事项

   该泵为立式结构,占地面积小,主要用于输送酸碱、盐、油品、饮料、有机溶剂等液体,适用温度-5℃-105℃,因此在环保、医药、劳防、仪表、轻工、石油、冶金、纺织食品科研等部门理想的设备。

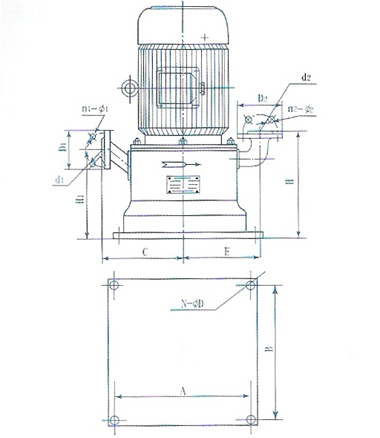

  安装示意图

结构图



序号
名称
1
电机
2
机械密封
3
密封压板
4
上盖板
5
出液弯接
6
7
气液分离体
8
导叶
9
叶轮
10
叶轮螺母
11
定位销
12
放液螺钉
13
底板
14
O型圈
15
静水轴承
16
定位螺钉
17
回液阀芯
18
19
密封座
20
进液弯接
21
阀门
22
O形圈
23
园锥销
24
螺栓
