QW、GW、LW型无堵塞排污泵
![](admin/upimg/3251320810678.jpg)

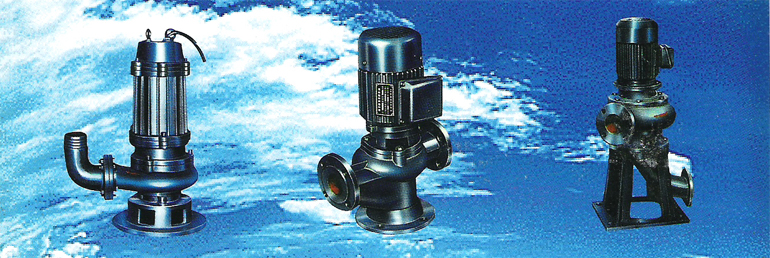

QW潜水式
|
GW管道式
|
LW直立式
|
概述
该系列无堵塞排污泵,是引进国外高效节能无堵塞排污泵,组织本单位技术力量研制而成。各项性能指标均达到或超过国内外同类产品技术水平。由于采用独特的单通道叶轮,动密封系用两组特殊材料的硬质合金机械密封装置,电机用油室隔开,具有无堵塞,经久耐用,型线准确,使用维修方便,效率高,节能显著,是我国泵类更新换代的最新产品,深受用户欢迎。该泵有多种型号和不同的结构形式可供选用。
该系列无堵塞排污泵,适用于输送工业废水和城市生活污水,它的最大优点是能输送含的固体颗粒和含有纤维材料的污水。除适用输送污水外,还适用作疏水泵、纸浆泵,过滤冲洗冷凝循环泵,灌溉用泵等。广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。

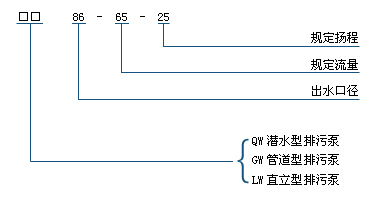

型号意义
QW、GW、LW型无堵塞排污泵性能参数
型号 |
性能 |
功率 |
转速 |
电压 |
||
口径 |
流量 |
扬程 |
||||
25-8-22 |
25 |
8 |
22 |
1.1 |
2900 |
380 |
32-10-15 |
32 |
10 |
15 |
1.5 |
2900 |
″ |
40-15-30 |
40 |
15 |
30 |
2.2 |
2900 |
″ |
50-20-7 |
50 |
20 |
7 |
0.75 |
1450 |
″ |
50-20-15 |
50 |
20 |
15 |
1.5 |
2900 |
″ |
50-15-25 |
50 |
15 |
25 |
2.2 |
2900 |
″ |
50-18-30 |
50 |
18 |
30 |
3 |
2900 |
″ |
65-25-15 |
65 |
25 |
15 |
2.2 |
2900 |
″ |
65-25-30 |
65 |
25 |
30 |
4 |
2900 |
″ |
80-40-7 |
80 |
40 |
7 |
2.2 |
1450 |
″ |
80-40-15 |
80 |
40 |
15 |
4 |
2900 |
″ |
80-65-25 |
80 |
65 |
25 |
7.5 |
2900 |
″ |
100-85-10 |
100 |
85 |
10 |
4 |
1450 |
″ |
100-100-15 |
100 |
100 |
15 |
7.5 |
1450 |
″ |
100-85-20 |
100 |
85 |
20 |
7.5 |
1450 |
″ |
100-100-25 |
100 |
100 |
25 |
11 |
1450 |
″ |
100-100-35 |
100 |
100 |
35 |
15 |
1450 |
″ |
125-115-15 |
125 |
115 |
15 |
15 |
1450 |
″ |
150-180-15 |
150 |
180 |
15 |
15 |
1450 |
″ |
150-180-20 |
150 |
180 |
20 |
18.5 |
1450 |
″ |
150-180-30 |
150 |
180 |
30 |
22 |
1450 |
″ |
150-180-35 |
150 |
180 |
35 |
30 |
1450 |
″ |
200-300-10 |
200 |
300 |
10 |
11 |
980 |
″ |
200-300-15 |
200 |
300 |
15 |
22 |
1450 |
″ |
200-300-20 |
200 |
300 |
20 |
30 |
1450 |
″ |
200-300-25 |
200 |
300 |
25 |
37 |
1450 |
″ |
250-600-10 |
250 |
600 |
10 |
30 |
980 |
″ |
250-600-12 |
250 |
600 |
12 |
37 |
1450 |
″ |
250-600-15 |
250 |
600 |
15 |
45 |
1450 |
″ |
250-600-20 |
250 |
600 |
20 |
55 |
1450 |
″ |
250-600-25 |
250 |
600 |
25 |
75 |
1450 |
″ |
300-800-12 |
300 |
800 |
12 |
45 |
980 |
″ |
300-480-15 |
300 |
480 |
15 |
45 |
1450 |
″ |
300-600-20 |
300 |
600 |
20 |
55 |
1450 |
″ |
300-800-20 |
300 |
800 |
20 |
75 |
1450 |
″ |
其他
管径(mm) |
流量(L/S) |
||||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
||||||||||||||||||||
25 |
32.7 |
13 |
|||||||||||||||||||||||
40 |
3.5 |
14 |
15 |
15 |
20 |
||||||||||||||||||||
50 |
0.8 |
3.1 |
13 |
29 |
25 |
30 |
|||||||||||||||||||
65 |
0.8 |
3.2 |
7.1 |
13 |
20 |
40 |
50 |
||||||||||||||||||
80 |
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
60 |
70 |
|||||||||||||||||
100 |
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19.4 |
80 |
90 |
|||||||||||||||
125 |
0.23 |
0.4 |
0.63 |
1.3 |
2.7 |
4.1 |
5.9 |
10.7 |
100 |
110 |
|||||||||||||||
150 |
0.16 |
0.26 |
0.58 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
120 |
130 |
||||||||||||||
175 |
0.11 |
0.27 |
0.5 |
0.74 |
1.05 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
140 |
160 |
||||||||||||
200 |
0.13 |
0.26 |
0.37 |
0.53 |
0.93 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
180 |
200 |
||||||||||
250 |
0.07 |
0.12 |
0.18 |
0.30 |
0.48 |
0.68 |
0.93 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
0.2 |
|||||||||
300 |
0.07 |
0.12 |
0.19 |
0.27 |
0.37 |
0.49 |
0.61 |
0.76 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
直管摩擦损失简表(供估计用)管100m直管损失米数以新铸铁管为标准旧管加倍。
一定管路直径之最大流量限制
管路直径 |
最大流量 |
最大流速 |
管路直径 |
最大流量 |
最大流速 |
25 |
1 |
204 |
125 |
30.0 |
2.44 |
28 |
2.5 |
1.69 |
150 |
43.0 |
2.45 |
50 |
4.17 |
2.12 |
175 |
60.0 |
2.49 |
65 |
6.67 |
2.01 |
200 |
83.0 |
2.69 |
75 |
10.0 |
2.26 |
250 |
133.3 |
2.72 |
100 |
18.4 |
2.33 |
300 |
192.0 |
2.72 |
种类 |
折合管路直径倍数 |
备注 |
全揩闸阀 |
13 |
未畅开加倍 |
标准弯管 |
25 |
|
逆止阀 |
100 |
|
低阀 |
100 |
部分堵塞加倍 |
注:例如100mm直径管,底阀折合100倍直径等于100×100=10000mm=10m直管长度,假定流量为8L/S查上表、直管每100m损失1.3m、即一个100mm底阀,流量为8L/S时,则损失扬程0.13米。
