FY、CFY型耐腐蚀（超长轴）液下泵

FY型液下泵

FY型耐腐蚀泵系立式单级单吸液下离心泵，用于输送不含固体颗粒及不易结晶的腐蚀性液体。

本泵特点是立式结构，泵体、叶轮部份浸没在液体中，故占用较小面积，轴封无泄漏现象，因而适用于输送腐蚀性液体。本泵可按防爆区域和非防爆区域选用，凡在防爆区域使用配置防爆电机，这类电机分三种组级型号，当使用条件含各种爆炸性混合时，应选用最高组级。

泵的转向应按泵所指方向起动，不能反转运行，泵起动时泵体部位必须淹没在液体内。

本泵选用范围：

液下深度：L=250mm～2000mm
流　　量：Q=3.5m3/h～400m3/h
扬　　程：H=5m～50m
转　　速：n=1450r/min～2900r/min
使用温度：-5oC～105℃

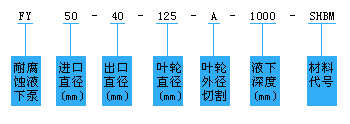

泵型号说明

CFY型超长轴液下泵

CFY型系列耐腐蚀超长轴液下泵是一种单级、单吸结构离心泵。该泵材质有铸铁、不锈钢及工程塑料（增强聚丙烯、氟塑造料）等可根据输送介质的不同选用不同材质的泵。该泵的液下深度可根据工况条件分2-5节组成，用于深井时，还可加装一根吸入管（吸入管长度不宜大于1米）。该泵采用独特的水轴承结构，润滑液体可用本身或外接清洁介质，泵起动时，泵体部位必须淹没在液体内。

泵配Y型立式电机，也可根据用户需要配用防爆电机。

本泵选用范围：

液下深度：L=2500mm～6250mm
流　　量：Q=6.3m<3/h～400m<3/h
扬　　程：H=5m～50m
转　　速：n=1450r/min～2900r/min
使用温度：-5℃～105℃

泵型号说明

泵材料表

材料代号	S	H	B	M
主要零件材料	FRPP增强聚丙烯 PVDF聚偏氟乙烯	HT200 （铸铁）	1Cr18Ni9Ti （不锈钢）	0Cr18Ni12Mo2Ti （钼二钛）
适合输送的介质	有机无机酸类	无腐蚀性	有腐蚀性	有较强腐蚀性

FY、CFY液下泵性能表

泵型号	转速（r/min）	流量（m³/h）	扬程（m）	电功功率（KW）	FY型液下深度 mm	CFY型液下深度 mm
FY25-20-80	2900	2	7	0.25～0.75	250 500 750 1000 1250
		3.5	6
		4.5	4.5
FY25-20-120	2900	2	18	0.25～0.75	250 500 750 1000 1250
		3.5	16
		4.5	12
FY32-25-125	2900	3.5	22	1.1～1.5	685 1000 1500 1800 2000
		5	20
		7.5	16
FY40-32-125	2900	3.5	26	1.5～2.2	685 1000 1500 1800 2000
		7.5	25
		10	22
	1450	1.8	6.5	0.25～0.75
		3.8	6.3
		5	5.5
FY50-32-125 CFY50-32-125	2900	7.5	22	2.2	685 1000 1500 1800 2000	2500 3750 5000 6250
		12.5	20
		15	18.5
	1450	3.5	5.4	0.75
		6.3	5
		7.5	4.6
FY50-32-160 CFY50-32-160	2900	7.5	34.3	3	685 1000 1500 1800 2000	2500 3750 5000 6250
		12.5	32
		15	29.6
	1450	3.75	8.5	1.1
		6.3	8
		7.5	7.5
FY50-32-200 CFY50-32-200	2900	7.5	52	5.5	685 1000 1500 1800 2000	2500 3750 5000 6250
		12.5	50
		15	48
	1450	3.75	13	1.6
		6.3	12.5
		7.5	12
FY65-50-125 CFY65-50-125	2900	15	21.8	4	685 1000 1500 1800 2000	2500 3750 5000 6250
		25	20
		30	18.5
	1450	7.5	5.4	1.1
		12.5	5
		15	4.7
FY65-50-160 CFY65-50-160	2900	15	35	5.5	685 1000 1500 1800 2000	2500 3750 5000 6250
		25	32
		30	30
	1450	7.5	8.8	1.5
		12.5	8
		15	7
FY65-40-200 CFY65-40-200	2900	15	53	7.5	685 1000 1500 1800 2000	2500 3750 5000 6250
		25	50
		30	47
	1450	7.5	13	2.2
		12.5	12
		15	11
FY80-65-125 CFY80-65-125	2900	30	22	5.5	685 1000 1500 1800 2000	2500 3750 5000 6250
		50	20
		60	18

泵型号		转速（r/min）	流量（m³/h）	扬程（m）	电功功率（KW）	FY型液下深度 mm	CFY型液下深度 mm
FY80-65-125 CFY80-65-125		1450	15	5.6	1.5	685 1000 1500 1800 2000	2500 3750 5000 6250
			25	5
			30	4.5
FY80-65-160 CFY80-65-160		2900	30	36	7.5	685 1000 1500 1800 2000	2500 3750 5000 6250
			50	32
			60	29
		1450	15	9	2.2
			25	8
			30	7.25
FY80-50-200 CFY80-50-200		2900	30	53	15	685 1000 1500 1800 2000	2500 3750 5000 6250
			50	50
			60	47
		1450	15	13	3
			25	12.5
			30	11
FY100-80-125 CFY100-80-125		2900	60	24	11	685 1000 1500 1800 2000	2500 3750 5000 6250
			100	20
			120	16
		1450	30	6	2.2
			50	5
			60	4
FY100-80-160 CFY100-80-160		2900	60	36	15	685 1000 1500 1800 2000	2500 3750 5000 6250
			100	32
			120	28
		1450	30	9	3
			50	8
			60	7
FY100-65-200 CFY100-65-200		2900	60	54	2.2	685 1000 1500 1800 2000	2500 3750 5000 6250
			100	50
			120	47
		1450	30	13.5	5.5
			50	12.5
			60	11
FY CFY	125-100-200	1450	100	12	7.5	685 1000 1500 1800 2000	2500 3750 5000 6250
FY CFY	125-100-250		100	20	11
FY CFY	125-100-315		100	32	15
FY CFY	150-125-250		200	20	18.5
FY CFY	150-125-315		200	32	30
FY CFY	150-125-400		200	50	45
FY CFY	200-150-250		400	20	37
FY CFY	200-150-315		400	32	55
FY CFY	200-150-400		400	50	90
说明：·表中所列参数为叶轮未切割（正型叶轮）的性能，叶轮切割后性能请参照IS或IH的切割性能。 ·泵的性能以清水校车为准。 ·表中所列液下深度为标准深度，可按用户实际需要制造，在订货时说明。

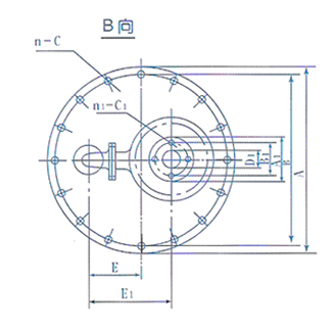

外型图及安装尺寸

结构说明

FY、CFY系列耐腐蚀液下泵，主要有泵体、叶轮、泵盖、中间接管、轴承部件、水轴承部件等零部件组成。由于该系列泵耐腐蚀要求不同，再加上泵的大小不同，因此泵的结构有所不同。图示结构是一种典型结构，中间轴承的数量与液下深度有关。该系列泵的材质有铸铁、不锈钢及复合材料（FRPP）。

结构图

	外形图

说明
本系列泵的铸铁、不锈钢及工程塑料（FRPP）等几种材质。不同材质，其安装尺寸有所不同。与安装尺寸表所提供的尺寸可能有出入。选用本泵后，要求所选的泵的型号、液下深度、泵的材质用信件或电话告诉我们。我们及时寄给你所选泵的准确安装尺寸。（L1尺寸包括进口网罩尺寸）

1 电机	2 电机联轴器	3 弹心块	4 泵联轴器
5 轴承盖	6 电机座	7 拼帽	8 止退垫圈
9 球轴承	10 内轴套	11 外轴套	12 轴承座
13 平面轴承	14 大法兰	15 轴承挡板	16 挡板
17 小轴套	18 调正套	19 中间接管上	20 夹板压板
21 中间轴套	22 中间夹板	23 轴	24 中间接管下
25 盖板压板	26 静水轴承	27 动水轴承	28 盖板
29 泵体	30 叶轮	31 叶轮螺母	32 网罩
33 出液弯管	34 叶轮键	35 出液管	36 泵体螺丝
37 中间接管螺丝		38 冷却管	39 出液压板
40 出口法兰	41 冷却管法兰接头

安装尺寸表

尺寸代号规格	A	B	n	C	A1	B1	n1	C1	D1	A2	B2	D2	n2	C2	A3	L1	E1	E	F	K	H	P
FY25-20-120	200	160	4	ф14					25			20				30	60	60	8	120	150	150
FY25-20-120	200	160	4	ф14					25			20				30	60	60	8	120	150	220
FY32-25-125	400	360	12	ф18					32	100	75	25	4	12	60	70	140	118	10	120	340	300
FY40-32-125	435	395	12	ф18					40	120	90	32	4	14	70	70	200	118	12	120	340	320
FY·CFY50-40-125	485	445	12	18	140	110	4	14	50	140	100	32	4	18	88	80	230	145	10	120	340	380
FY·CFY50-32-160	485	445	12	18	140	110	4	14	50	140	100	32	4	18	78	80	250	165	10	120	350	380
FY·CFY50-32-200	535	495	12	18	140	110	4	14	50	140	100	32	4	18	78	80	270	190	10	120	370	440
FY·CFY65-50-125	485	445	12	18	160	130	4	14	65	165	125	50	4	18	110	80	240	145	10	120	370	390
FY·CFY65-50-160	535	495	12	18	160	130	4	14	65	165	125	50	4	18	110	80	260	165	10	120	370	440
FY·CFY65-40-200	535	495	12	18	160	130	4	14	65	150	110	40	4	18	88	100	275	190	10	120	370	440
FY·CFY80-65-125	535	495	12	23	185	150	4	18	80	185	145	65	4	18	122	100	270	165	12	120	495	440
FY·CFY80-65-160	590	550	16	23	185	150	4	18	80	185	145	65	4	18	122	100	290	190	12	120	495	485
FY·CFY80-50-200	590	550	16	23	185	15	4	18	80	165	125	50	4	18	102	100	300	200	12	120	495	485
FY·CFY100-80-125	640	600	16	23	200	160	4	18	100	200	160	80	8	18	133	100	300	190	12	120	495	550
FY·CFY100-80-160	640	600	16	23	200	160	4	18	100	200	160	80	8	18	133	100	320	200	12	120	495	550
FY·CFY100-65-200	640	600	16	23	200	160	4	18	100	185	145	65	4	18	122	100	335	220	12	120	495	550
FY·CFY125-100-200	800	760	20	27	220	180	8	18	125	220	180	100	8	18	158	125	410	260	16	120	495	700
FY·CFY125-100-250	800	760	20	27	220	180	8	18	125	220	180	100	8	18	158	140	410	270	16	120	495	700
FY·CFY125-100-315	900	850	20	27	220	180	8	18	125	220	180	100	8	18	158	140	445	300	16	120	495	770
FY·CFY150-125-250	1000	950	24	34	250	210	8	18	150	250	210	125	8	18	184	140	500	320	16	120	565	860
FY·CFY150-125-315	1000	950	24	34	250	210	8	18	15	250	210	125	8	18	184	140	500	335	16	120	565	860
FY·CFY150-125-400	1100	1050	24	34	250	210	8	18	150	250	210	125	8	18	184	140	545	375	16	120	565	960
FY·CFY200-150-250	1100	1050	24	34	315	280	8	18	200	285	240	150	8	22	212	160	540	540	20	120	565	960
FY·CFY200-150-315	1100	1050	24	34	315	280	8	18	200	285	240	150	8	22	212	160	565	565	20	120	565	960
FY·CFY200-150-400	1150	1100	24	34	315	280	8	18	200	285	240	150	8	22	212	160	615	615	20	120	565	1000
